Olejové a bezolejové průmyslové vývěvy

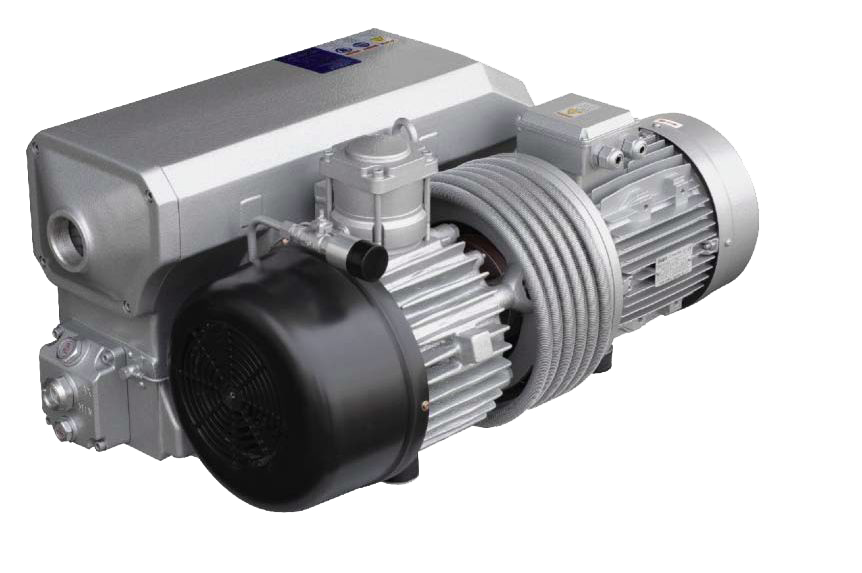

Rotační olejové vývěvy

Rotační olejové vývěvy jsou těsněny a mazány olejem, který ve vývěvě recirkuluje. Olejové rotační vývěvy jsou nejrozšířenějším typem vývěv. Tyto vývěvy mají vysokou účinnost, spolehlivost a jsou nenáročné na údržbu.

Klíčové parametry olejových rotačních vývěv:

• Čerpací rychlost: od 4 m³/h do 1 600 m³/h
• Max. vakuum: 0,1 mbar _(abs)

Využití olejových rotačních vývěv v praxi:

• Olejové rotační vývěvy jsou nejrozšířenějším typem vývěvy v potravinářství, kde se nejvíce využívají pro vakuové balení a konzervaci potravin.
• Příkladem mohou být cukrovary, kde se pomocí vakua rychle snižuje bod varu. Olejové vývěvy se také využívají pro extrahování vnitřností dobytka, nebo ryb v masokombinátech.
• Ve zdravotnictví se olejové rotační vývěvy využívají pro odsávání tekutin vzniklých při chirurgických zákrocích či při sterilizaci.
• Rotační vývěvy bývají také běžnou součástí CNC strojů, kde je potřeba vytvořit podtlak pro uchopení výrobku. Své uplatnění tak najdou i v automobilovém průmyslu a strojírenství.
• Vysoký podtlak, který umí vytvořit olejové rotační vývěvy, umožňuje přisát velké a těžké desky bez dotyku tvrdých nástrojů.
• Olejové rotační vývěvy se využívají tam, kde je potřeba opravdu silného vakua a nevadí přítomnost oleje.

  Další příklady využití olejových rotačních vývěv naleznete zde ►

Suchoběžné grafitové vývěvy

Suchoběžné grafitové rotační vývěvy používají k těsnění místo oleje grafit. Ten se otírá z grafitových lamel, které rotují ve statoru. Suchoběžné vývěvy mohou vytvářet vakuum, přetlak nebo oboje zároveň.

Klíčové parametry suchoběžných grafitových vývěv:

• Čerpací rychlost: od 3 m³/h do 500 m³/h
• Max. vakuum: 100 mbar _(abs)

Využití suchoběžných grafitových vývěv v praxi:

• Bezolejové grafitové vývěvy se uplatňují zejména při vakuové manipulaci a vakuovém upínání. Upínané materiály mohou být těsné nebo lehce prodyšné.
• Ve zdravotnictví se suchoběžné bezolejové vývěvy využívají v přenosných odsávačkách. Své místo najdou i jako zdroj pohonu polohování.
• Tiskařské stroje pomocí vakua a přetlaku manipulují s papírem. Grafitové vývěvy také naleznou využití při přípravě snímků, fólií a tiskových desek.
• Při zpracování a CNC obrábění dřeva se pomocí těchto vývěv uchycuj klády, fošny nebo dřevěné desky..
• Vysoký podtlak umožňuje přisát velké, těžké i částečně prodyšné materiály bez dotyku tvrdých nástrojů.

  Další příklady využití suchoběžných bezolejových grafitových  vývěv naleznete zde ►


Vodokružné vývěvy

Vodokružné vývěvy jsou odolné vůči nečistotám. Vývěvy jsou těsněné kapalinou - nejčastěji vodou. Sestavy s tímto druhem vývěvy mohou být průtočné, nebo mají uzavřený cirkulační okruh.

Klíčové parametry vodokružných vývěv:

• Čerpací rychlost: od 30 m³/h do 37 000 m³/h
• Max. vakuum: 33 mbar _(abs)

Využití vodokružných vývěv v praxi:

• V potravinářství slouží k odsávání vzduchu v plnicích linkách a odsávačkách nečistot.
  V cukrovarech najdou uplatnění v procesu krystalizace.
• Ve zdravotnictví se vývěvy používají pro sterilizaci zdravotnických prostředků, kdy je potřeba odsát prostor sterilizační komory.
• Kovové součástky musí být v automobilovém průmyslu naprosto čisté a bez oleje. Právě zde mají vodokružné vývěvy své místo při sušení dílů po mytí a odmaštění.
• Tato vakuová technologie nachází uplatnění i v chemickém průmyslu při procesu vakuové frakční destilace. Vodokružné vývěvy se zde využívají i pro čerpání výbušných plynů (v provedení ATEX).
• Pomocí vodokružných vývěv se ve farmaceutickém průmyslu odsávají látky přes filtry. Další aplikační možností je vakuová destilace a výroba léčiv samotných.
• Při výrobě elektronických součástek je vakuum nezbytné. Vývěvy se zde používají pro sušení laků, odplyňování suspenzí a dalších výrobních procesech.
• Výroba keramických materiálů vyžaduje také využití vakua pro zkompaktnění a zhutnění prefabrikovaných produktů.

  Další příklady využití vodokružných vývěv naleznete zde ►

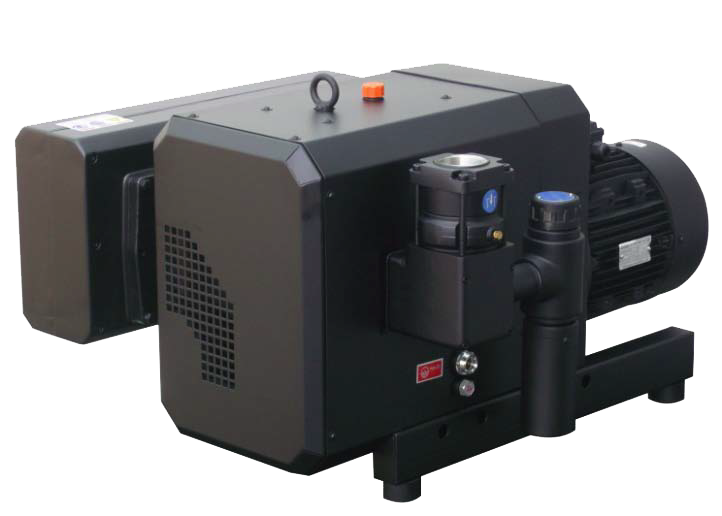

Zobákové vývěvy

Zobákové vývěvy jsou suchoběžné vývěvy, které fungují na principu dvou rotujících zobáků synchronizovaných pomocí přesné převodovky.

Klíčové parametry zobákových vývěv:

• Čerpací rychlost: od 50 m³/h do 950 m³/h
• Max. vakuum: 20 mbar _(abs)

Aplikační možnosti zobákových vývěv v praxi:

• Zobákové vývěvy najdou své uplatnění v potravinářství, kde se využívají pro formování, uchopování a manipulaci.
• Ve zdravotnictví najdeme bezolejové zobákové vývěvy v centrálních odsávacích vakuových stanicích.
• Tiskařské stroje  pomocí vakua manipulují s papírem. Dochází k oddělování listů díky přetlaku, který vytváří zobáková vývěva.
• Při manipulaci se dřevem jsou zobákové vývěvy zdrojem podtlaku pro vakuové upínání desek nebo dílů přes MDF desku.

  ​Další příklady využití zobákových vývěv naleznete zde ►

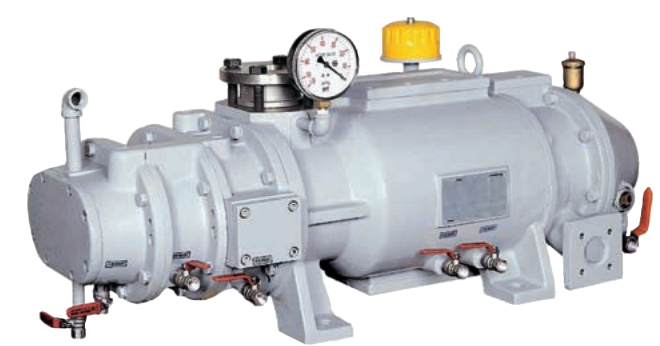

Šroubové vývěvy

Šroubové vývěvy fungují na principu dvou rotujících šroubů. Šroubové vývěvy nemají olej v pracovní komoře, proto se řadí mezi vývěvy bezolejové.

Klíčové parametry šroubových vývěv:

• Čerpací rychlost: od 100 m³/h do 2 500 m³/h
• Max. vakuum: 20 mbar _(abs)

Uplatnění šroubových vývěv v průmyslu:

• Díly po obrábění nebo čištění mohou zreznout. Proto je potřeba díly rychle vysušit. Vysoušení komplikovaných dílů probíhá kombinací vysoké teploty a vakua. Zdrojem tohoto vakua mohou být šroubové vývěvy.
• Šroubové vývěvy nachází uplatnění při procesu vakuové destilace. Pomocí vývěv dochází kčerpání korozivních nebo výbušných plynů.
• V elektrotechnickém průmyslu se aplikují elektrokotle. Šroubové vývěvy se zde používají na odplynění elektrokotlů.

  Další příklady využití šroubových vývěv naleznete zde ►


Šroubové olejem mazané vývěvy Atlas Copco GHS VSD+

Série GHS VSD + a GHS 350-1900 VSD+ jsou nové řady rotačních šroubových vývěv s technologií VSD. Vývěvy byly navrženy tak, aby dodávaly optimální výkon při jakémkoli provozním tlaku. Řada GHS 350-900 VSD+ je ideálním řešením pro oblasti výroby, kde je vyžadována centrální vývěva. Vývěvu řady GHS 1300-1900 VSD+ lze použít jako dedikovanou vývěvu pro konkrétní stroj, ale spíše se používá v centrálních vakuových systémech.

Mezi klíčové parametry šroubových vývěv řady GHS VSD+ patří:

• zvýšená účinnost díky nejmodernější technologii
• pohon s proměnnou rychlostí (VSD) a inovativním designem motoru
• velmi tichý provoz
• instalace plug-and-play
• ideální pro instalace do kompresorových stanic

Vývěvy GHS VSD+ jsou ideální pro centrální systémy a větší instalace. Například:

• přidržování, zdvihání a další pneumatické aplikace
• formování a tvarování plastů, obalů ale i čelních skel vozidel
• konzervování, vakuové balení masa a drůbeže
• výroba střešních krytin a cihel
• tepelné zpracování a nitridování v metalurgii

  Další příklady využití šroubových olejových vývěv naleznete zde ►


Bezolejové scroll vývěvy

Scroll vývěvy využívají moderní technologii duálního spirálového mechanismu, poskytují vysoký stupeň vakua s minimem hluku a vibrací, aniž by byl potřeba olej. Jejich design nabízí nízkou hlučnost, jednoduchou údržbu a efektivní zpracování vodních par. Proto jsou ideální pro analytické přístroje a výzkumné aplikace, kde je vyžadováno čisté vakuové čerpání.

Klíčové parametry scroll vývěv:

• Čerpací rychlost: od 3 m³/h do 60 m³/h
• Max. vakuum: 0,1 - 20 mbar _(abs)

Uplatnění scroll vývěv v průmyslu:

• procesy výzkumu v oblasti fyziky
• ultravysoké vakuum
• sušení mrazem
• vakuové nanášení a iontové pokovování
• urychlovače a synchrotronové záření
• vakuové pece
• laboratorní použití.

  Další příklady využití scroll vývěv naleznete zde ►

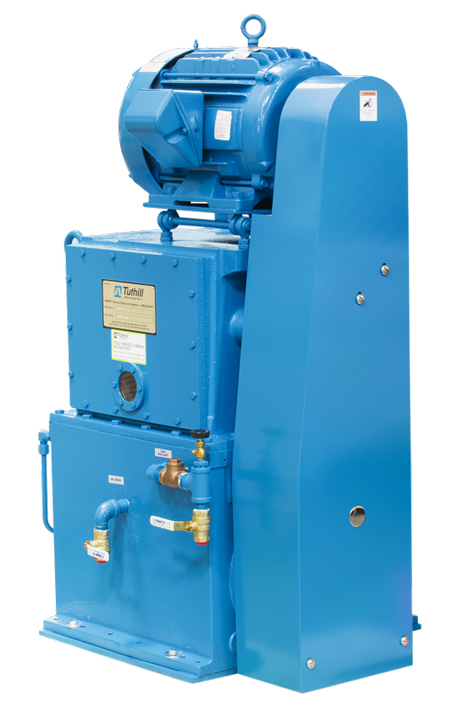

Vývěvy s kolujícím pístem

Pístové vývěvy jsou založeny na principu rotujícího pístu. Vývěvy jsou těsněné olejem. Konstrukce je velice robustní a odolná vůči nečistotám. Vývěvy dosahují hlubokého vakua.

Klíčové parametry pístových vývěv:

• Čerpací rychlost: od 36 m³/h do 1 350 m³/h
• Max. vakuum: 0,00026 mbar _(abs)

Využití pístových vývěv v průmyslovém odvětví:

• Nejdokonalejším způsobem pájení je pájení ve vakuu, které umí vytvořit pístové vývěvy. Vývěvy jsou odolné vůči nečistotám.
• Vakuové odplyňování se používá ke snížení obsahu těkavých plynů v chemickém průmyslu. Toto vakuum vytváří pístové vývěvy.
• Pístové vývěvy ve slévárenství slouží k odsátí vzduchu při lití dílů ze speciálních slitin, které jsou potom vysoce homogenní a soudržné.

  Další příklady využití pístových vývěv naleznete zde ►

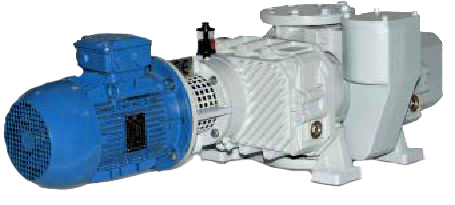

Rootsovy vývěvy

Rootsovy vývěvy slouží jako posilovací vývěvy pro urychlení evakuace v oblasti hrubého a jemného vakua. Aplikace posilovací vývěvy prohloubí maximální vakuum celého systému.

Klíčové parametry Rootsových vývěv:

• Čerpací rychlost: od 250 m³/h do 10 000 m³/h
• Max. vakuum: 0,0001 mbar _(abs)

Využití Rootsových vývěv v praxi:

• Rootsovy vývěvy se používají v potravinářství při konzervaci a uchování vlastností potravin a vakuovém balení.
• V automobilovém průmyslu musí být součástky naprosto suché a bez oleje. K tomuto účelu je nutné díly důkladně umýt. Rootsovy vývěvy umožňují rychlé čerpání ve vakuu.
• Ve sklenářských hutích vývěvy odsávají vzduch z forem před nalitím skla. Vývěvy se zde používají v kombinaci s předvývěvami.
• Ve strojírenství Rootsovy vývěvy urychlují evakuaci a prohlubují maximální vakuum při vakuovém pokovování.
• V chemickém průmyslu se Rootsovy vývěvy uplatní při zvýšení čerpací rychlosti a prohloubení vakua.ve vakuové destilaci.

  Další příklady využití Rootsových vývěv naleznete zde ►


Membránové laboratorní vývěvy

Membránové vývěvy jsou chemicky odolné suchoběžné vývěvy fungující na principu zdvihu membrán vyrobených ze syntetického polymeru. Vývěvy jsou speciálně vyvinuté pro laboratorní a chemické aplikace. Vývěvy dosahují konečné hodnoty vakua od 75 do 1 mbar a maximálního průtoku až 138 l / min.

Klíčové parametry membránových vývěv:

• Čerpací rychlost: od 0,35 m³/h do 15 m³/h
• Max. vakuum: od 1 - 75 mbar _(abs)

Uplatnění scroll vývěv v průmyslu:

• laboratorní aplikace, kde je potřeba vytvořit suché bezolejové vakuum
• vakuová filtrace pro přípravu vzorků v mikrobiologii
• procesy analytické chemie
• odplyňování a rotační odpařování
• zdroje vakua pro laboratorní vakuové pece a trouby
• podpůrné vývěvy pro turbo molekulární čerpadla

  Další příklady využití memránových vývěv naleznete zde ►
